Banco de pruebas de transmisiones y componentes hidráulicos

El Dinamómetro realiza ensayos manuales o automáticos siguiendo protocolos de ensayo de la marca. De esta forma se entregan informes de prueba según parámetros y rangos especificados de fábrica.

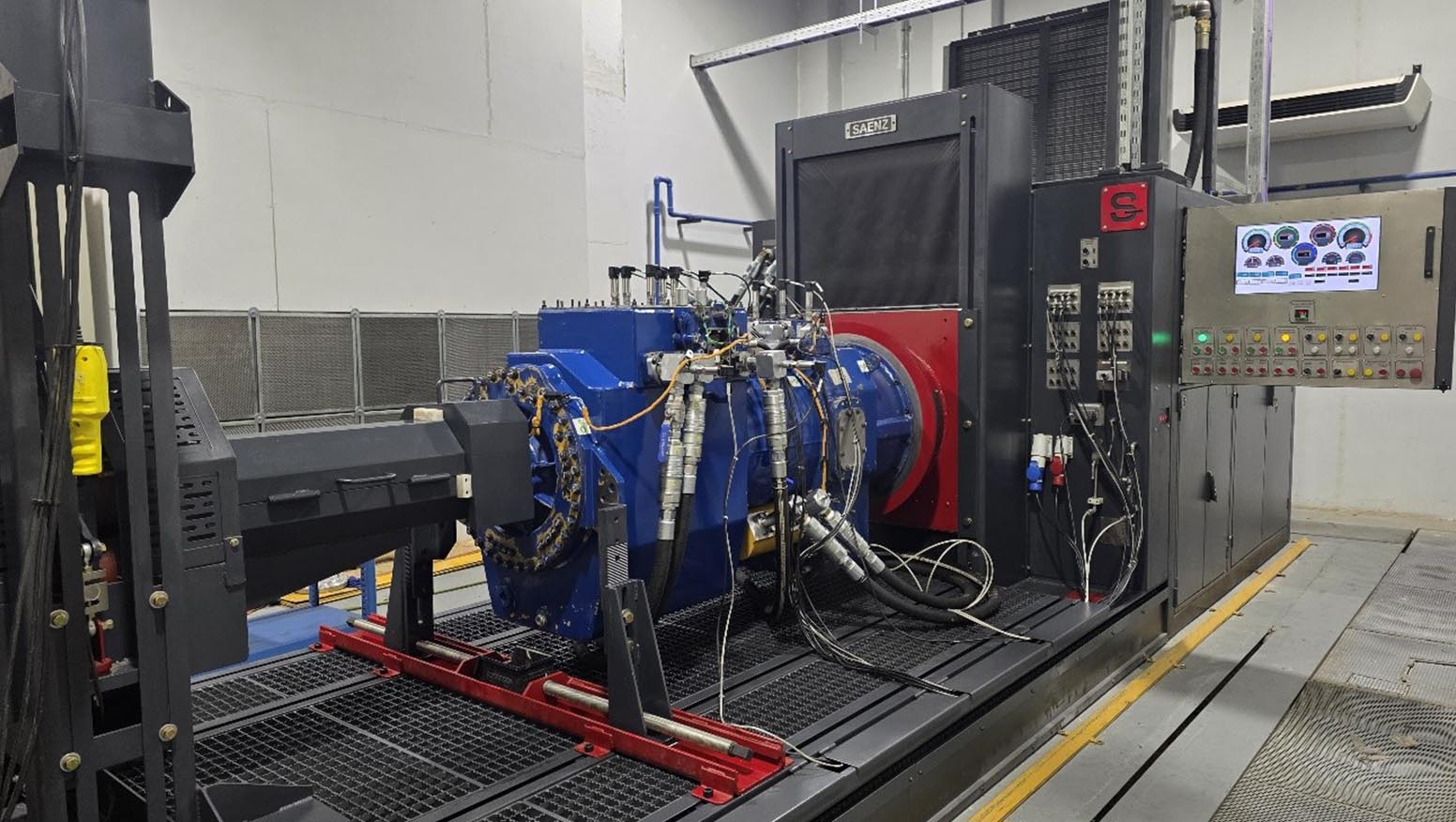

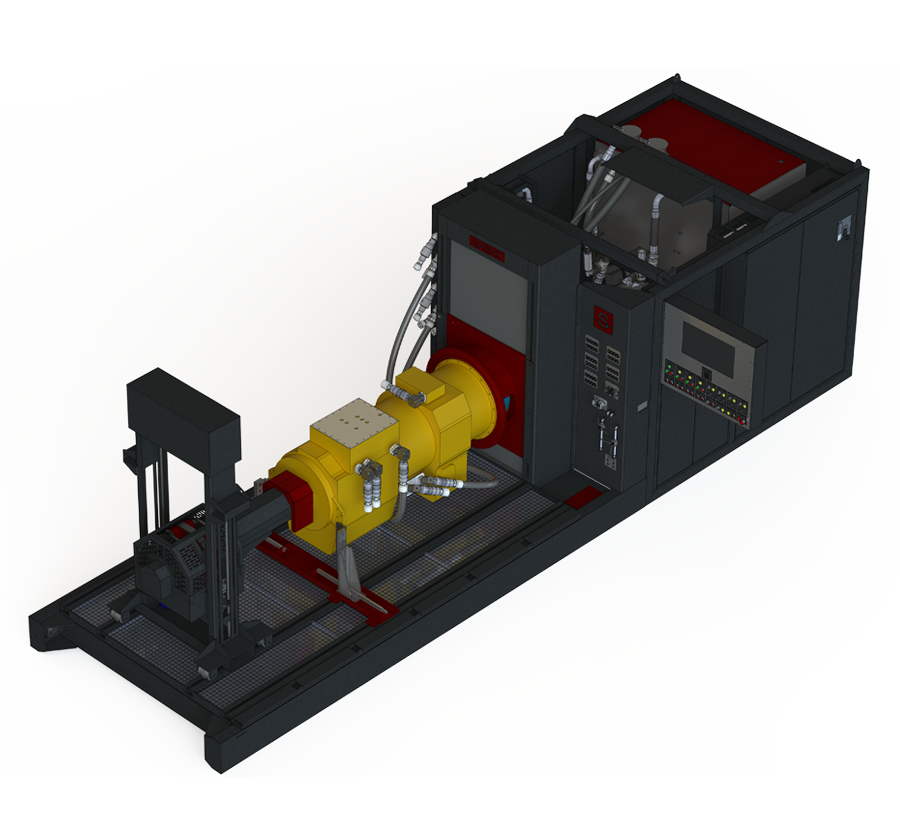

CaracterísticasEl banco de pruebas de transmisiones y componentes hidráulicos está diseñado específicamente para ensayar todos los componentes mecánicos de la maquinaria pesada utilizada en las industrias minera, Oil & Gas, naval y de transporte de cargas.

El equipo posee subsistemas internos que se encargan de entregar o absorber potencia mecánica e hidráulica sobre los componentes ensayados, para de esta manera replicar las condiciones de operación que se dan cuando se encuentran montados en las maquinas.

Permite trabajar en un entorno controlado, preciso y seguro que asegura una puesta a punto óptima de los componentes ensayados.

Dada la versatilidad del banco de pruebas es posible ensayar todos los elementos pasivos del tren de potencia de los equipos pesados (transmisiones y convertidores), controlando todos los circuitos hidráulicos, mecánicos y eléctricos. De la misma manera se pueden probar todos los componentes hidráulicos que integran los equipos pesados como ser bombas, motores, válvulas y cilindros.

• Fabricación a medida de acuerdo a las necesidades específicas del tipo de componentes a ensayar.
• Opciones de potencias de motorización eléctrica de: 300hp - 370hp - 450hp
• Entrega de potencia por motor eléctrico directo con variador de frecuencia o transmisión hidrostática.
• Funcionamiento en rotación horaria y anti horaria hasta 3000 RPM.
• Capacidad de frenado en el eje de salida para comprobar el funcionamiento en condiciones bajo carga.
• Regulación de altura en el eje de entrega de potencia.
• Medición y control de presiones, caudales y temperaturas de aceite.
• Salidas digitales y analógicas configurables para la interacción con los actuadores de componentes externos.
• Analizador de contaminación de aceite con salida analógica para registro en software.
• Manejo manual y/o automático de manera remota o desde el panel de control a pie de máquina.
• Proporciona múltiples opciones de informes de resultados de las pruebas. Personalizados con el logotipo de la empresa.

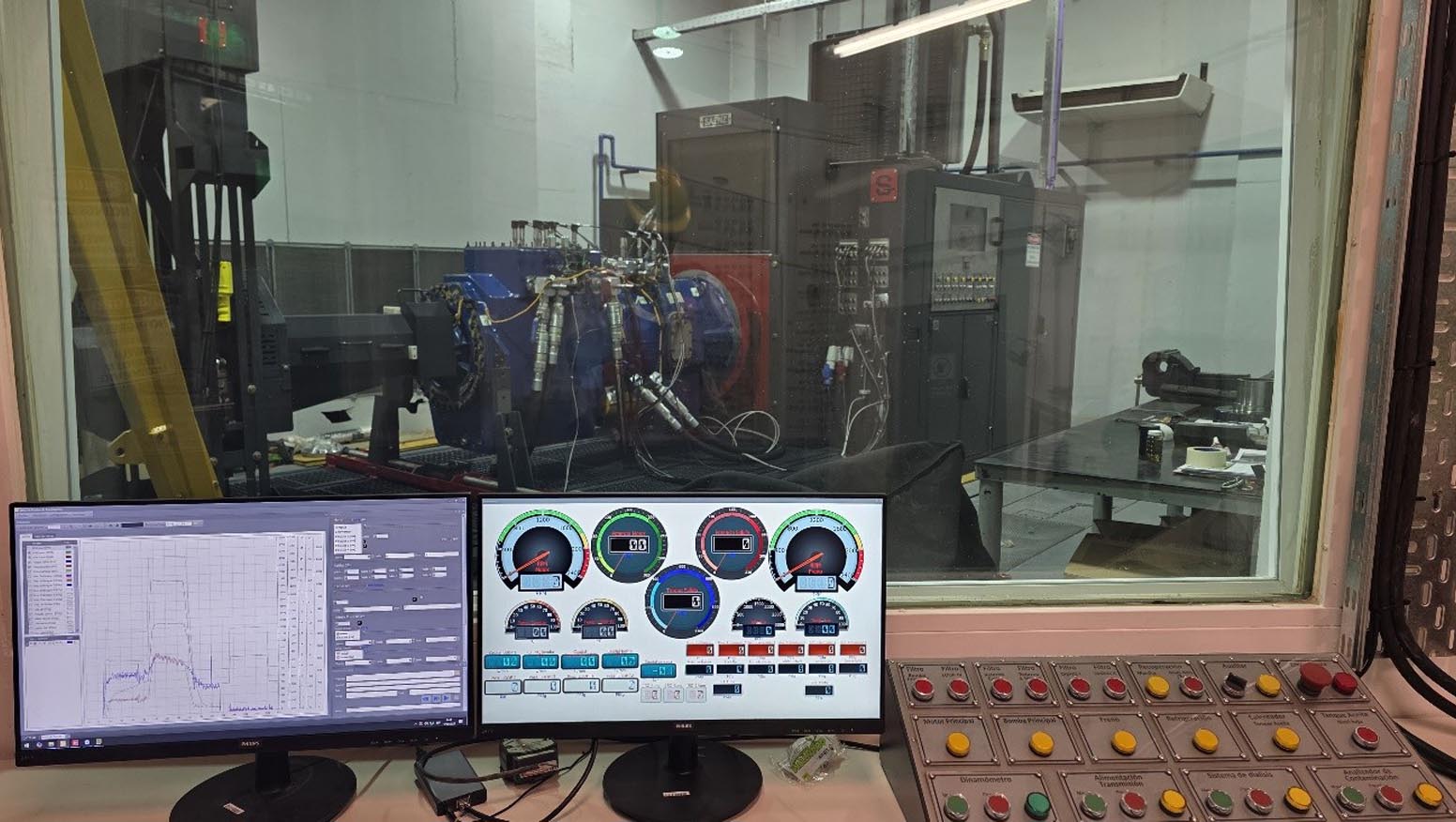

• Posibilidad de operación remota en sala separada.

Loops de diagnóstico

Especificaciones de equipamiento estándar (configurable en distintos caudales/presiones)
2 x 0-400 lpm no cargable, max 400 bar, sensor de monitoreo de presión.
1 x 0-400 lpm cargable 0-400 bar, sensor de monitoreo y control de presión.
1 x 0-400 lpm refrigerado (300hp), max 20 bar, sensor de monitoreo y control de temperatura.
1 x 0-20 lpm retorno a tanque para evaluar pérdidas de sellado.

Circuitos Hidráulicos

Bomba auxiliar	Suministro de alta presión	Suministro presión piloto	Suministro de lubricación
Caudal regulable 0-375 lpm Presión regulable 0-350 bar Monitoreo y control de presión y caudal mediante caudalímetro de loop 1.	Caudal 10 lpm Presión regulable 0-450 bar Monitoreo y control de presión manual	Caudal 10 lpm Presión regulable 0-60 bar Monitoreo y control de presión manual	Caudal 0-30 lpm Presión máxima: 5 bar Monitoreo y control de caudal manual

Potencia mecánica en el eje

POTENCIA	TORQUE
BPH-900/300: 300 hp @ 1500-3000 RPM	BPH-900/300: 1450 N.m @ 0-1500 RPM
BPH-900/370: 370 hp @ 1500-3000 RPM	BPH-900/370: 1770 N.m @ 0-1500 RPM
BPH-900/450: 450 hp @ 1500-3000 RPM	BPH-900/450: 2150 N.m @ 0-1500 RPM

Reservorios de aceite

Tanque de aceite para pruebas de componentes	Tanque de aceite sistema hidrostático
Capacidad: 1000 lts Control de temperatura calentamiento y refrigeración Sistema de diálisis interna con doble filtrado de 11 um y 5um	Capacidad: 300 lts Control de temperatura de refrigeración Filtrado interno de 5um

Software de monitoreo y controlEl control y la adquisición de datos están basado en un PLC robusto y modular que permite una gran versatilidad y adaptación a cada necesidad.

El controlador adquiere todas las lecturas de los sensores internos y externos sin cantidad límite. Con los parámetros obtenidos en esa adquisición de datos se controlan todos los actuadores y equipos internos y externos al banco de pruebas, tanto de manera manual como automática, actuando de manera segura de forma de garantizar la integridad de los operadores y equipos.

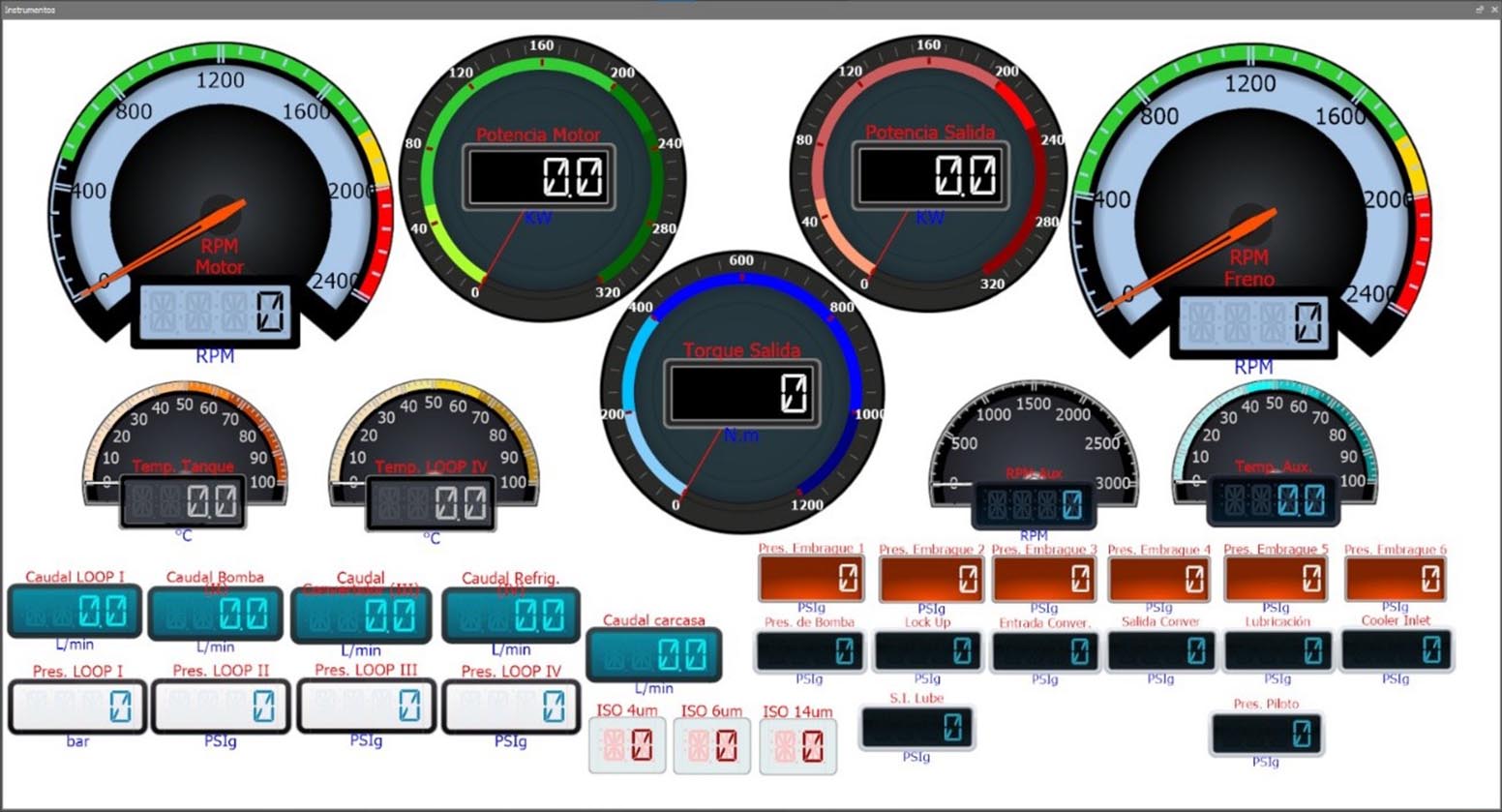

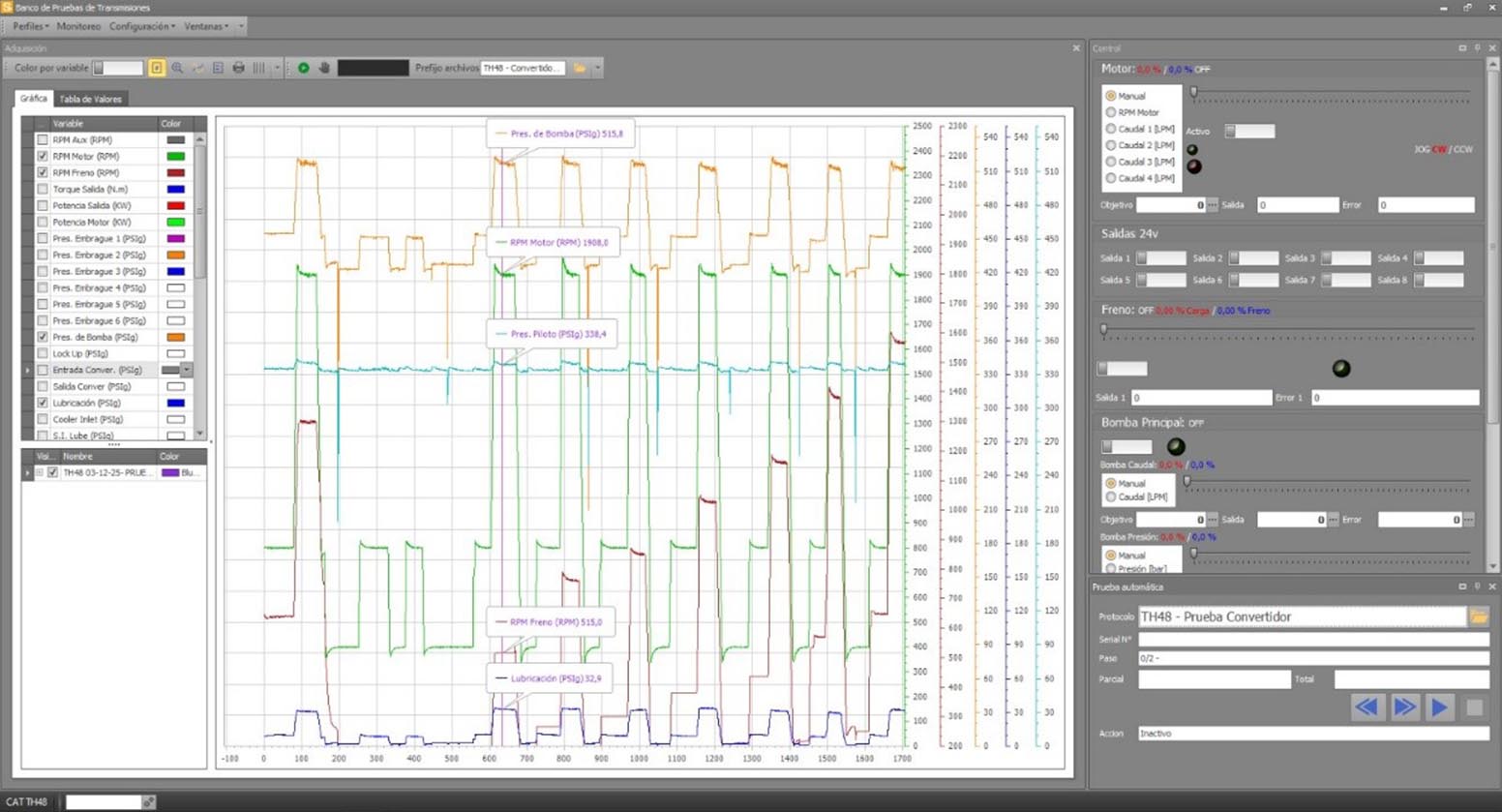

El software de operación basado en Windows ofrece un entorno flexible y seguro para generar protocolos de ensayo que se ejecutan de manera autónoma. Este conjunto de software más PLC brinda al operador un medio confiable, eficaz y preciso para controlar las condiciones del ensayo, al tiempo que proporciona información rápida en un formato visual de fácil interpretación.

• Aplicación y control de carga en salida de transmisiones.
• Monitoreo de caudales sobre los loops de control y caudalímetros externos.
• Monitoreo de presiones internas y externas.
• Control de salidas digitales para comando de actuadores en transmisiones y componentes hidráulicos.
• Control y monitoreo de caudal/presión en bomba auxiliar.
• Control de presión sobre el loop cargable.
• Generación de protocolos de prueba completamente automatizados.
• Generación de informes de test detallados y con rangos deseados configurables.
• Control de temperatura automático de tanque principal y loop refrigerado.
